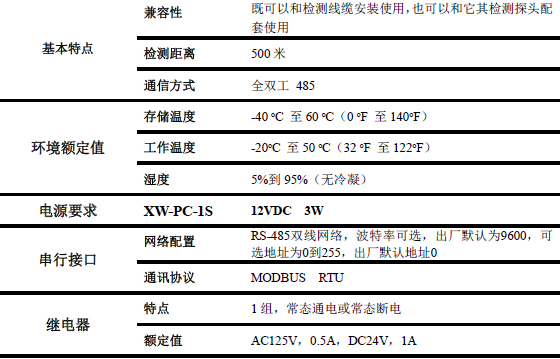

1、技术参数:

2、配置评价表：

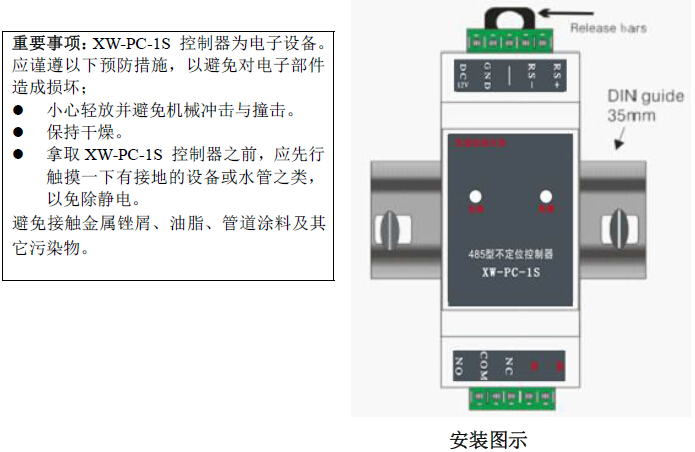

XW-PC-1S 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-PC-1S 控制器可扣装于标准的35毫米DIN导轨上。如果现有电气或仪表箱导轨上有空余位置，亦可用以安装XW-PC-1S 控制器。也可直接在墙壁或箱体表面任何位置安装一小段DIN导轨，然后固定XW-PC-1S 控制器，但应保证不会造成行走绊倒危险，或有对XW-PC-1S 控制器造成撞击损坏的可能性。XW-PC-1S 控制器应被安装在控制系统主机的连线长度1200米的范围之内。如超出1200米，请向厂商咨询增加连线距离的方法。

3、接线图阐述

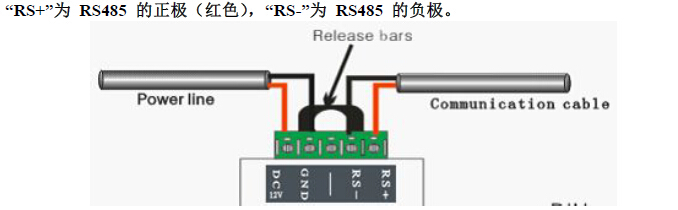

电压线与流量线的接

XW-PC-1S 控制器可通过RS-485屏蔽双绞通讯电缆线传输所有的报警与状态信息。电源/通讯电缆四根导线中的两根用于进行遥测，其它两根导线可用于供电。或者也可通过独立布线供电。

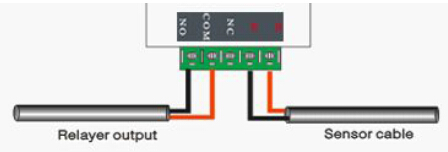

警报器按钮开关开关连入

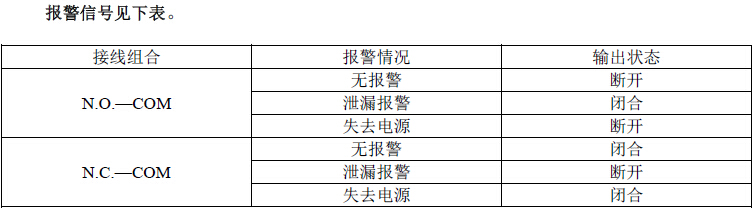

XW-PC-1S 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。

渗漏传感器电览的引入线联系

XW-PC-1S 驱动器对接感受到线时须对接产生线，其对接下面图随时。

4、平台系统配置操作流程详细说明

环保设备ip地址与波特率的软件设置

若将XW-PC-1S 操控器集合化于监察系统的化里，任一块XW-PC-1S 操控器均须要具备一些独有的具体地止。制造厂商所交货的各个XW-PC-1S 操控器的网络数据具体地止均为0，波特率均为9600，这样，所有XW-PC-1S 操控器均须配置单一些必然的具体地止和与上位监察监视器主机一件的光纤通信设备波特率后才行与集合化监察系统的化使用光纤通信。

在设计XW-PC-1S 有效调节器无线网络具体位置时，所需做左右操作步骤：

XW-PC-1S 控制模块上电，并将移动通讯线能过RS485转成RS232移动信号，是接入PC 机的自定义串口。

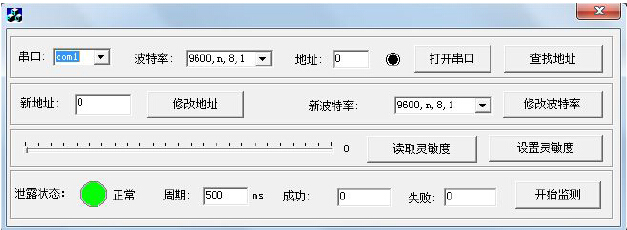

打开配置软件如下图所示：

选择正确的串口号、波特率和地址后，然后点击“打开串口”将上位机与XW-PC-1S 控制器通讯连接成功，此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址，分别点击“修改波特率”和“修改地址”。分别设置成功后，则波特率和通讯地址就都设置完成。值得注意的是：设置新波特率后，必须将XW-PC-1S 控制器重启一下设置才能生效。

敏度度设施

详细步聚正确：

l 将XW-PC-1S 把控好器与租赁对连结好，为了保证火车线路完善对。

l 将pc软件打開采取上下两边位机通信。

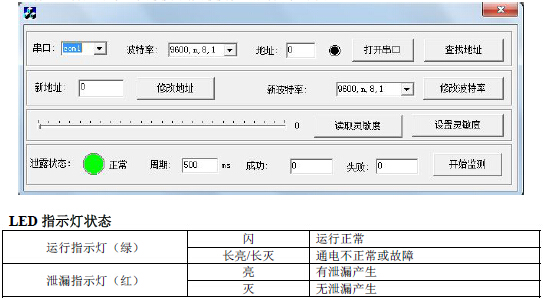

l 在软件面板里，用鼠标点住滑动条，拖动设置XW-PC-1S 控制器的灵敏度，当到合适位置后停止，再点击“设置灵敏度”则灵敏度设置成功。如下图：
